微模块一體化机房建设方案

建设背景

医疗系统关乎生命安全, 随着医疗智能化应用的不断普及与多样化发展,高密度需求越来越多，基础动力设施的性能也备

受关注，机房建设我们主推标准化、模块化、一體化方案。

鉴于医院IT信息化建设与服務对象的特殊性质，系统的可靠性最為重要。本着整體建设统一规划，支持边建设边扩容的

建设思路，能够兼容新建及改造机房；通过高密度的设备布局和紧凑的设计，有效利用有限的空间资源；采用标准化的模块

组件，可以根据实际需求进行灵活配置和扩展，以适应业務的变化和扩张；同时注重能源效率和可持续发展，通过合理的冷

却系统、节能设备和监控系统，降低能源消耗和碳排放，减少对环境的负面影响。

微模块一體化机房方案简介

微模块一體化机房是為了应对云计算、虚拟化、集中化、高密化等服務器的变化，提高数据中心的运营效率，降低能

耗，实现快速扩容且互不影响。微模块数据中心是指由多个具有独立功能、统一的输入输出接口的微模块通过相关微模块排

列组合形成一个完整的数据中心，不同區域的微模块可以互相备份。微模块一體化机房是一个整合的、标准的、智能的、具

备很高适应性的基础设施环境和高可用计算环境。

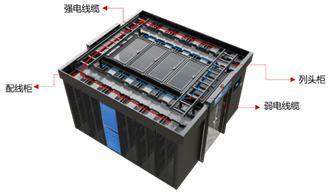

微模块系统一體化集成了微模块化封闭通道系统、供配電系统、制冷系统、监控系统和综合布線系统等。可直接安装在

楼宇水泥地面上，无需机房架高地板，减少额外配套工程。主要采用全密封冷、热通道部署方式。

（1） 微模块化封闭通道

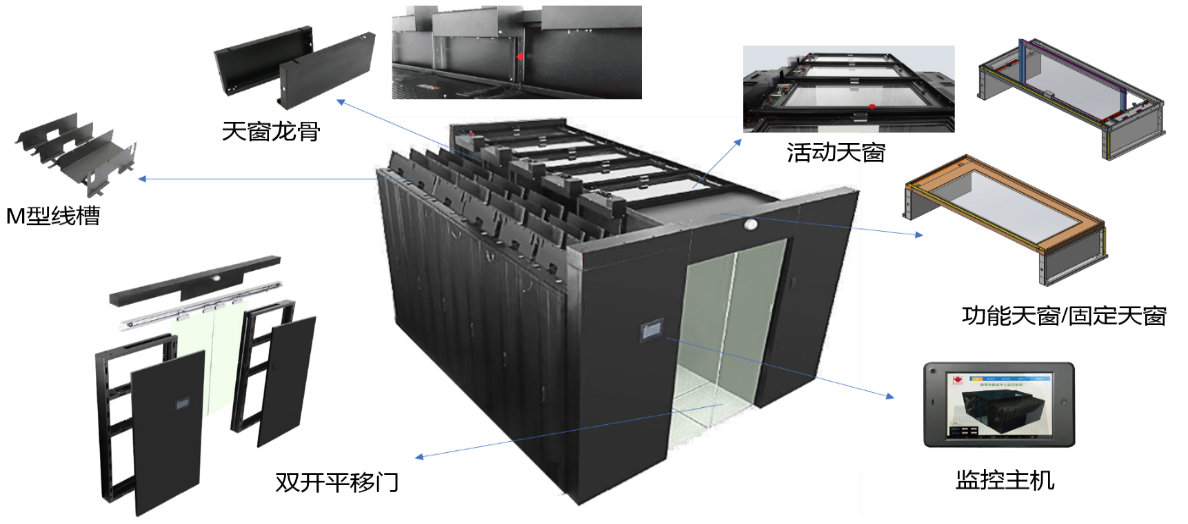

服務器机房采用双排机柜冷通道设计。封闭冷通道由通道门、天窗、天窗龙骨、设备柜、地板组成，冷通道宽度為          1200mm。

封闭通道满足遏制气流功能要求，将冷、热气流完全隔离。首、末两端通道门常闭设计，天窗、骨架等密闭组件无明显          的缝隙，骨架具备理線、藏線功能，密闭系统所有敷设的線缆不外露。

封闭通道内设计冷光源照明，满足通道内照明要求。

（2） 配電与UPS系统

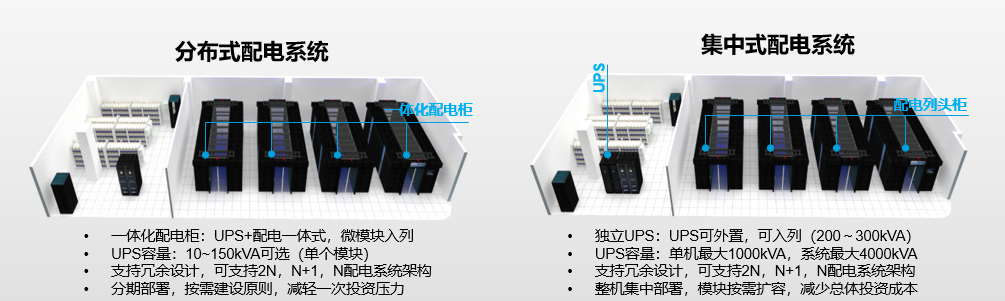

配電可采用分布式（一體化配電柜）或集中式（UPS外置）供配電，根据业務递增需求实现按需建设、按需扩容；

医院机房大多以B级机房建设标准建设，建议采用并机（冗余）系统。并机解决方案可有效解决UPS单机（单个功率模          块）系统所带来的单点故障的问题，针对重要负载，建议采用N+X（X≥1）模块的并机解决方案，使系统的稳定性达到          99.9%。

（3） 精密空调制冷系统

sp高温低温与湿度的变化都会造成设备运行不正常，设备意外宕机，甚至烧毁。根据《数据中心设计规范》GB50174-          2017要求，对单台机柜发热量大于4kW的主机房， 宜采用活动地板下送风/上回风、行间制冷空调前送风/后回风等方式，并          宜采取冷热通道隔离措施。

推荐使用行级空调，两列机柜正面相对摆放，对通道进行密封，行级空调与机柜并列安装，采用前送风后回风方式，确          保制冷气流充满整个密闭通道内，保障对每个机柜的高效制冷。由于冷通道遏制结构设计，加上空调部署位置接近热源，因          此该制冷方式更适用于中高热密度场景，且具备良好的节能效果，与传统的制冷方式相比，节能达25%以上。

（4） 动力环境监控系统

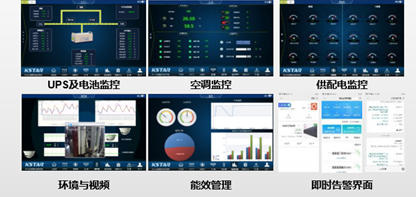

机房动力监控系统提供一个整體的环境和动力监控接口，实现对模块内供配電、空调、温湿度、漏水、烟雾等环境状况          的不间断监控以及人物活动的视频监控。若发现部件故障或参数异常，即时采取声、光等多种报警方式，记录历史数据和          报警事件，所有监控信息提供标准的Web Server或SNMP北向接口给管理平台集成接入。

（5） 综合布線系统

利用走線槽实现强電和弱電分层管理。每个机柜顶部中间有走線孔，方便線缆连接至机柜中。走線槽可实现長度方向的          扩容，且在相交时分上下两个通道走線，实现電源線和信号線的分层管理；在天窗的结合部有線缆绑扎孔，方便線缆的绑          扎。

（6） 消防系统设计

微模块内设置天窗及天窗控制器，感烟探测器、感温探测器安装在通道顶部，通过電源線及信号線与天窗控制器连接，          并由天窗控制器自带的電源模块供電。当天窗控制器接到火灾报警信号时，自动打开天窗，保证数据中心的灭火剂能够快速          进入模块以达到灭火效果。

（7）

防雷接地系统设计 配電系统防雷设计采用B+C联动式防护，各防雷单元采用“3+1”的配置结构，充分保护数据中心供電          的安全与可靠。 接地方案推荐：网格接地方案。保护性接地和功能性接地宜共用一组接地装置，其接地電阻应按其中最小值          确定。对功能性接地有特殊要求需单独设置接地線的電子信息设备，接地線应与其他接地線绝缘；供電線路与接地線宜同路          径敷设。数据中心内所有设备的金属外壳、各类金属管道、金属線槽、建筑物金属结构必须进行等電位联结并接地。

微模块机房建设优势

（1） 建设周期短，现场工程少；

（2） 建设成本较低，PUE 值在 1.2-1.5之间，冷通道和热通道為独立封闭；热交换效率高,

耗電量比传统机房少；30%-50%左右，比较节能

（3） 就近热源的行间空调设计，支持风冷/冷冻水/水冷/双冷源/自然冷却等多种节能制冷模式。

（4） 在工厂就提前预装，以模组的方式到现场安装调试，不需要额外的吊装设备。

（5） 迁移成本低，机房移动性较好，比较灵活；

（6） 机柜是精准送冷，冷通道和热通道為独立封闭,每个机架的密度為 3KW-30KW，

大大提高机房使用利率，环保和节能；

（7） 投资回报较高，扩容性良好；

（8） 后期运维成本低，维护较為简单，電费投入低

客户案例

南方医科大學口腔医院（广东省口腔医院）、广州中医药大學第一附属医院、中山大學附属口腔医院、翁源县 人民医          院等。
